# Przełączanie w zerze napięcia: jak moduły I/O i RELAY wydłużają życie styków przekaźników
Każdy kanał przekaźnikowy w modułach I/O i RELAY ma własny układ śledzenia napięcia przełączanej linii. Dedykowany przetwornik ADC monitoruje kształt sinusoidy sieci, a oprogramowanie modułu wykrywa przejścia przez zero i na ich podstawie wylicza dokładny moment zadziałania przekaźnika. Efekt: dla obciążeń AC styki zwierają się i rozwierają przy napięciu bliskim 0 V, a nie w przypadkowym punkcie sinusoidy. To przełączanie w zerze napięcia, znane z przemysłowych przekaźników SSR, zrealizowane programowo na zwykłych przekaźnikach elektromagnetycznych.
Tego rozwiązania nie widać na zdjęciu produktu, ale w dużym stopniu decyduje ono o trwałości wyjścia sterującego grzałką lub sekcją oświetlenia LED: o tym, czy przekaźnik przepracuje bezawaryjnie lata, czy zakończy pracę ze sklejonymi stykami po kilkunastu miesiącach.
# Co niszczy styki przekaźnika
O trwałości przekaźnika w instalacji budynkowej rzadko decyduje mechaniczne zużycie. Głównym mechanizmem degradacji są dwa zjawiska komutacyjne.
Pierwsze to udar prądu przy załączeniu. Zimna grzałka, żarówka albo zasilacz LED z kondensatorami na wejściu potrafią w pierwszych milisekundach pobrać prąd wielokrotnie większy od znamionowego. Jeśli styki zewrą się w pobliżu szczytu sinusoidy (325 V dla sieci 230 V AC), cały ten udar uderza w nie od razu.
Drugie to łuk elektryczny przy rozłączeniu. Przerwanie obwodu pod pełnym napięciem powoduje iskrzenie między rozchodzącymi się stykami. Każde takie iskrzenie nadtapia powierzchnię styku. Z czasem rośnie rezystancja przejścia, styk grzeje się coraz mocniej, aż w końcu skleja się na stałe lub przestaje przewodzić.

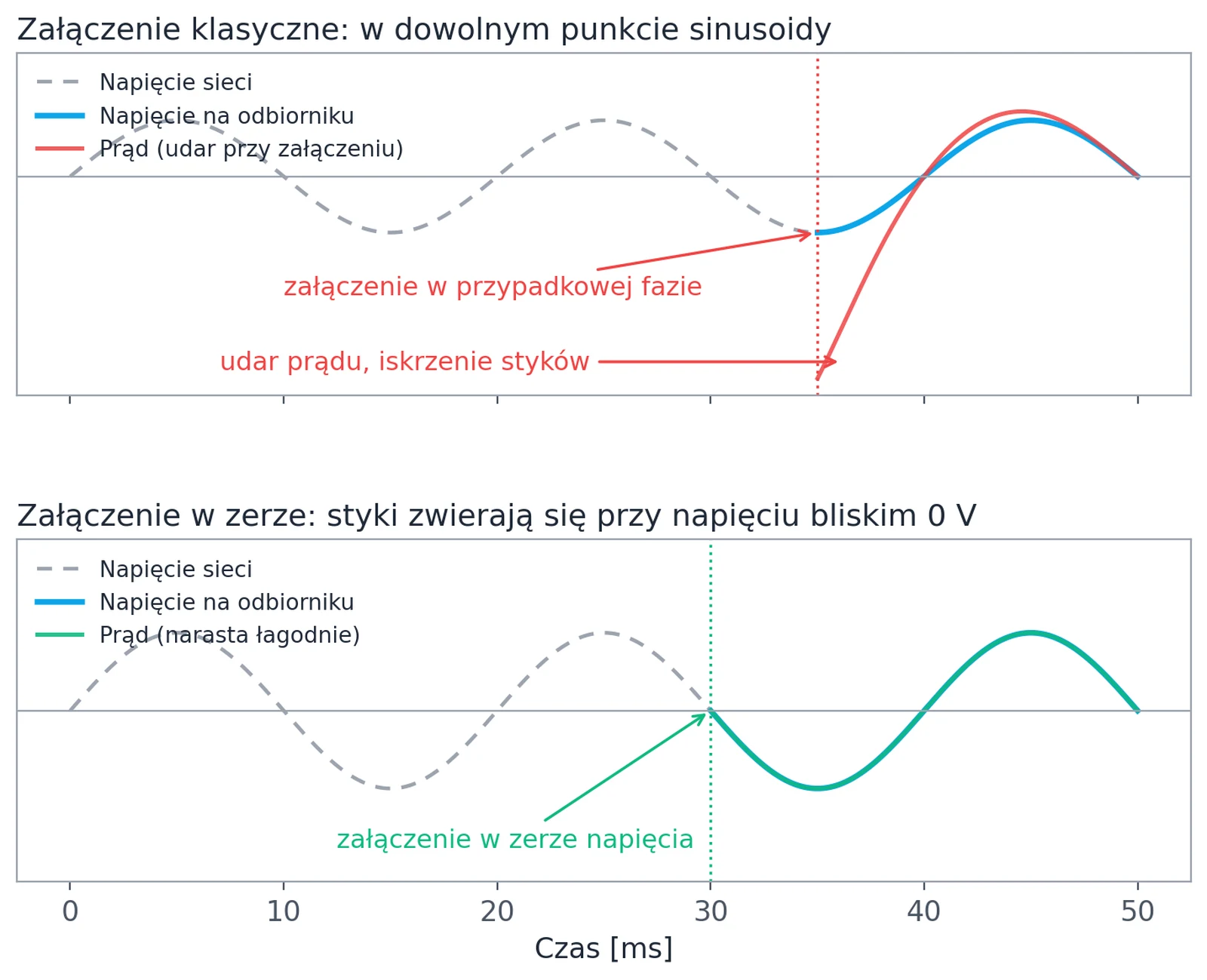

Klasyczny przekaźnik sterowany z wyjścia binarnego nie ma żadnej wiedzy o fazie sieci. Moment zwarcia styków względem sinusoidy jest czysto losowy, więc statystycznie część przełączeń zawsze trafia w okolice szczytu napięcia.
# Na czym polega przełączanie w zerze napięcia
Przełączanie w zerze (zero-crossing switching) to technika, w której styki przekaźnika zwierają się lub rozwierają dokładnie w momencie, gdy sinusoida napięcia przechodzi przez 0 V. Napięcie na odbiorniku narasta wtedy łagodnie od zera, zamiast skokowo pojawić się w pełnej wartości, a przy rozłączaniu nie ma warunków do ciągnięcia łuku.
Korzyści z tej techniki są dobrze udokumentowane w automatyce przemysłowej: ochrona styków przed prądami rozruchowymi, brak łuku przy rozłączaniu, mniejsze zakłócenia EMC i wyraźnie wyższa dopuszczalna moc obciążeń dla tego samego fizycznie przekaźnika.
Zwykle funkcję tę realizuje dedykowana konstrukcja sprzętowa: specjalny przekaźnik z układem synchronizacji albo przekaźnik półprzewodnikowy SSR z detekcją zera. W Voldeno poszliśmy inną drogą.
# Jak Voldeno robi to w warstwie programowej

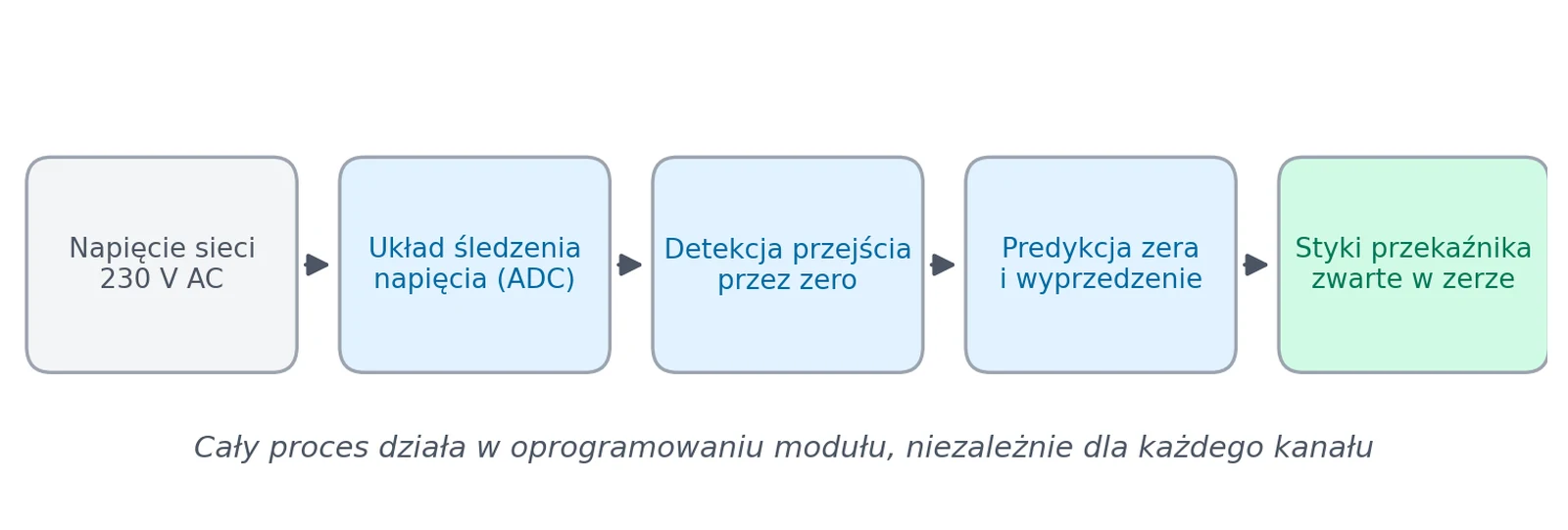

W modułach I/O i RELAY przełączanie w zerze działa w oprogramowaniu, na standardowych przekaźnikach elektromagnetycznych. Składają się na to trzy elementy:
- Układ śledzenia napięcia. Dedykowany tor pomiarowy z przetwornikiem ADC monitoruje przebieg napięcia przełączanej linii i podaje jego kształt do procesora modułu.
- Detekcja zera. Oprogramowanie wykrywa w próbkowanym przebiegu każde przejście napięcia przez zero i na bieżąco mierzy okres sieci.

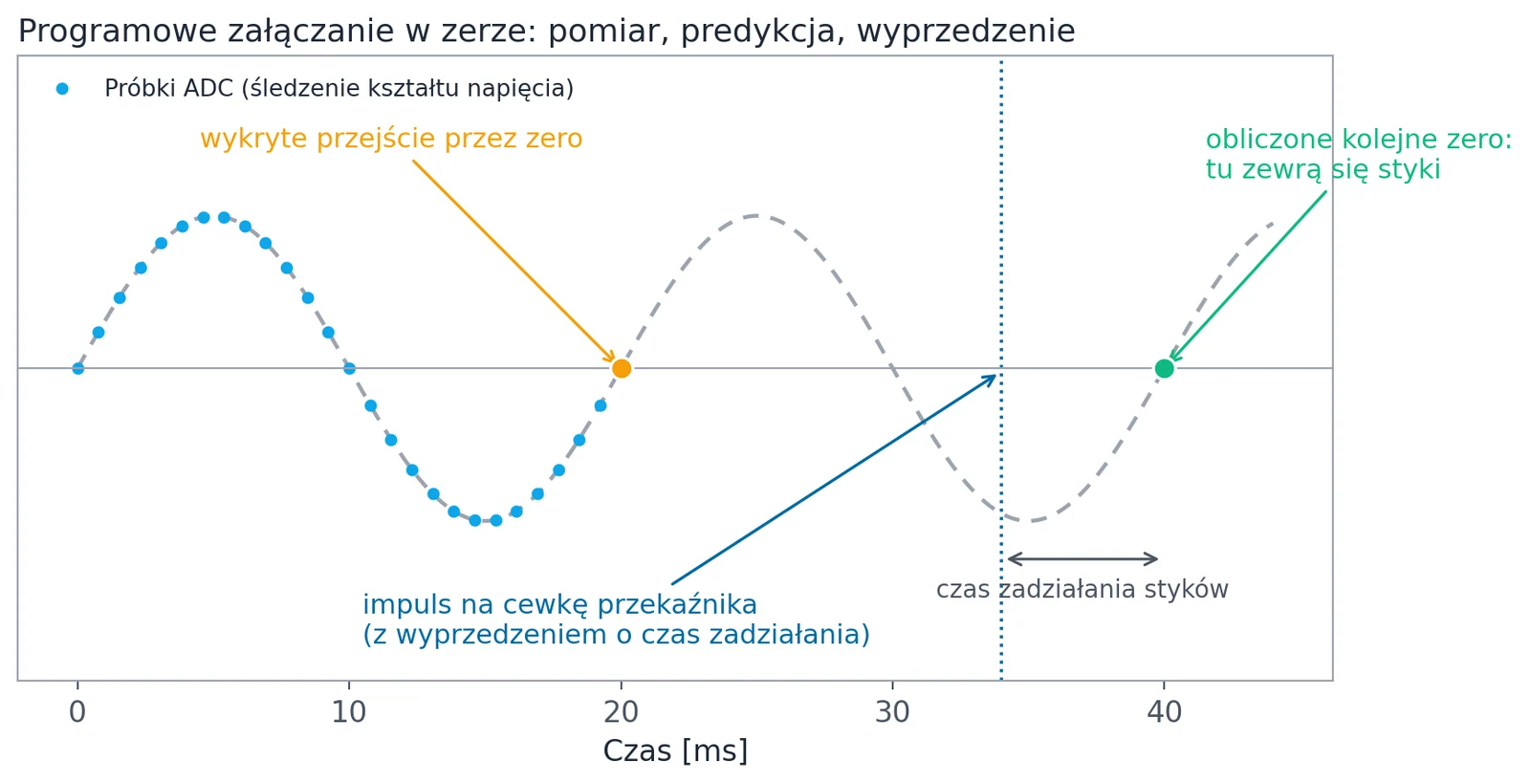

- Predykcja i wyprzedzenie. Gdy logika instalacji żąda załączenia lub wyłączenia kanału, moduł wylicza, kiedy nastąpi najbliższe nadające się przejście przez zero, i podaje impuls na cewkę przekaźnika z wyprzedzeniem równym czasowi zadziałania styków. Styki domykają się dokładnie w zerze.
Wyprzedzenie jest tu kluczowe. Przekaźnik elektromagnetyczny nie zadziała natychmiast: między impulsem na cewkę a fizycznym zwarciem styków mija kilka milisekund. Moduł uwzględnia ten czas w obliczeniach, dlatego cewka otrzymuje sygnał odpowiednio wcześniej, a styki osiągają zwarcie dokładnie w momencie przejścia napięcia przez zero.
Cały proces działa lokalnie w module, niezależnie dla każdego kanału, bez dodatkowego okablowania i bez udziału Huba w samym taktowaniu przełączenia.
Przełączanie w zerze dotyczy wyłącznie obciążeń AC. Przy zasilaniu 24 V DC wyjścia działają jak klasyczne przekaźniki. Dla obciążeń silnie indukcyjnych obowiązują też nadal kategorie obciążenia i limity prądowe z kart katalogowych modułów, ponieważ prąd jest tam przesunięty w fazie względem napięcia.
# Jak wygląda degradacja styków: zdjęcia z naszych testów
Przed wyborem przekaźników do modułów I/O i RELAY przeprowadziliśmy serię testów odporności na prądy udarowe. Kandydujące przekaźniki pracowały pod obciążeniami o wysokim prądzie rozruchowym, a po zakończeniu cykli testowych przecinaliśmy ich obudowy i oglądaliśmy powierzchnie styków pod mikroskopem.
Różnice między egzemplarzami były wyraźne. Styki źle dobrane do charakteru obciążenia albo przełączane w przypadkowej fazie sinusoidy wykazywały silną degradację powierzchni: nadtopienia, kratery i naloty po wyładowaniach łukowych.
Na poniższym zestawieniu widać tę różnicę bezpośrednio: po lewej styk z powierzchnią zniszczoną wyładowaniami, po prawej styk o gładkiej, równej powierzchni po porównywalnej liczbie cykli w łagodniejszych warunkach komutacji.
Wnioski z testów przełożyły się wprost na konstrukcję modułów. Po pierwsze, wybraliśmy przekaźniki ze stykami o podwyższonej odporności na prąd udarowy (w module RELAY do 80 A przez 20 ms na styk). Po drugie, każdy kanał AC przełączamy w zerze napięcia. Połączenie obu rozwiązań ogranicza erozję styków do minimum i wyraźnie wydłuża ich trwałość.
# Co z tego ma użytkownik
Najkrócej: ten sam przekaźnik wytrzymuje znacznie więcej cykli przy trudnych obciążeniach. W praktyce przekłada się to na kilka konkretów.
Dłuższa żywotność instalacji. Ogrzewanie elektryczne sterowane termostatem wykonuje setki, a w intensywnych scenariuszach nawet pojedyncze tysiące przełączeń rocznie, przez cały czas pod pełnym obciążeniem. Załączanie w zerze eliminuje udary przy każdym z tych cykli, więc styki degradują się wielokrotnie wolniej. Moduł RELAY przełącza obwody do 16 A (kategoria AC1) i jest przeznaczony właśnie do grzałek, mat grzewczych i obwodów gniazd.
Bezpieczne sterowanie oświetleniem LED. Zasilacze LED mają pojemnościowy charakter wejścia i wysokie prądy rozruchowe. To one najczęściej sklejają styki w klasycznych instalacjach. Załączenie w zerze ogranicza prąd ładowania kondensatorów do łagodnego narastania razem z sinusoidą.
Mniej zakłóceń w sieci. Komutacja przy zerowym napięciu nie generuje stromych zboczy di/dt, więc do instalacji nie trafiają impulsy zakłócające pracę elektroniki w innych obwodach.
Mniej wizyt serwisowych. Sklejony przekaźnik w rozdzielnicy oznacza wezwanie instalatora i wymianę modułu. Wyeliminowanie głównego mechanizmu zużycia ogranicza liczbę takich interwencji. Dodatkowo oba moduły mierzą prąd wyjść (RELAY na każdym kanale, I/O na grupę czterech przekaźników), więc nietypowy pobór widać w Voldeno Mobile, zanim dojdzie do awarii.
Z perspektywy instalatora nie zmienia się nic w sposobie projektowania: te same moduły na szynie DIN, ta sama konfiguracja w Voldeno Studio, ten sam Voldeno Bus. Przełączanie w zerze napięcia po prostu pracuje w tle, przy każdym cyklu każdego wyjścia AC.
